Monitoramento geotécnico · via InSAR
Deformação de poucos milímetros, detectada antes de virar risco visível.
Sismo compara a forma exata do terreno entre passagens de satélite, cobrindo a estrutura inteira da barragem — não só os pontos instrumentados.
- Fonte de dado
- Sentinel-1 (radar SAR, banda C)
- Técnica
- Interferometria / Persistent Scatterer
- Intervalo de revisita
- 6 a 12 dias, conforme órbita
- Escala de detecção
- Deslocamento milimétrico na linha de visada
01 — Lacuna de cobertura
A instrumentação mede pontos. A deformação não começa necessariamente num ponto instrumentado.
Piezômetros, inclinômetros e marcos superficiais medem com precisão os locais onde foram instalados. Entre esses locais, a avaliação depende de inspeção visual periódica, que registra o que já é perceptível em superfície — trinca, recalque, surgência.
- Instrumento · ponto
- medição contínua, cobertura restrita ao local
- Inspeção visual
- cobertura ampla, frequência periódica, evidência já perceptível
- Intervalo entre pontos
- sem série temporal própria de deslocamento
02 — O que o dado mede
Cada passagem do satélite é uma nova medida da forma do terreno.
A diferença de fase entre duas aquisições de radar sobre a mesma área corresponde à variação de distância entre o satélite e o solo. Acumulada ao longo de dezenas de passagens, essa diferença forma uma série temporal de deslocamento para cada ponto persistente da estrutura.
O deslocamento é medido na linha de visada do satélite, não na vertical. A decomposição em componente vertical e horizontal depende da geometria de órbita e é informada em cada relatório.
Limiar de atenção definido com o histórico geotécnico reportado pela estrutura. Acima dele, o padrão deixa de ser oscilação reversível e passa a ser deslocamento contínuo.
03 — Prova técnica
Um interferograma real, com a legenda de leitura usada em campo.

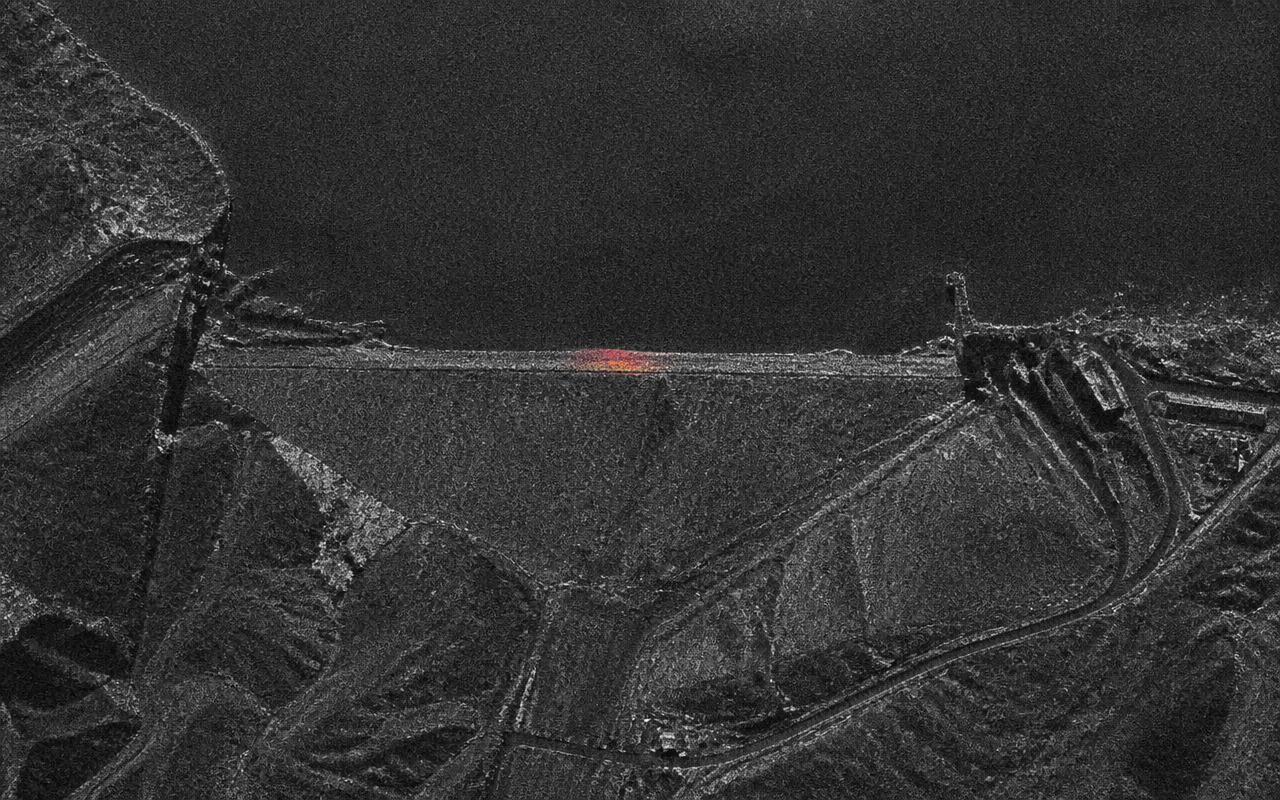

Par interferométrico · Sentinel-1 · órbita descendente
Como ler a imagem
- Cinza uniforme
- Área estável no intervalo entre as duas passagens: a distância satélite–solo não mudou além do ruído.
- Gradiente claro contínuo
- Transição gradual de deslocamento, típica de recalque distribuído sobre o maciço.
- Concentração vermelha
- Deslocamento máximo do par, aqui na crista do talude de jusante — 9 mm de afastamento do satélite.
- Borda com salto abrupto
- Descontinuidade de fase: pode indicar limite geométrico da estrutura ou perda de coerência, e é sempre verificada antes de virar alerta.
- Área sem ponto
- Vegetação densa, água ou obra em andamento; sem ponto persistente confiável naquele trecho.
O que é calibrado com o histórico geotécnico existente da estrutura
Etapa sem custo, antes de qualquer leitura operacional
A série de satélite só passa a ter valor operacional depois de ajustada ao comportamento já registrado na própria barragem. A calibração usa os dados que a equipe de segurança já possui — piezometria, inclinometria, marcos superficiais, nível de reservatório e histórico de chuva.
- C1
Referência estável
Definição da área de referência sem deformação conhecida, à qual toda a série é ancorada.
Insumo: planta da estrutura e histórico de inspeção
- C2
Decomposição da linha de visada
Projeção do vetor medido conforme a geometria de órbita e a direção esperada de movimento do talude.
Insumo: geometria do talude e seções de projeto
- C3
Componente sazonal
Separação da oscilação reversível ligada a nível de reservatório e regime de chuva do deslocamento residual.
Insumo: piezometria e série de nível do reservatório
- C4
Limiar de atenção
O valor de alerta é derivado do comportamento histórico da própria estrutura, não de um número genérico.
Insumo: inclinometria e marcos superficiais
- C5
Validação cruzada
Comparação da série InSAR com as leituras instrumentais do mesmo período, ponto a ponto.
Insumo: leituras instrumentais dos últimos 24 meses
- C6
Formato de entrega
Frequência, recorte de área e critério de reporte ajustados à rotina do responsável técnico.
Insumo: PSB e rotina interna de monitoramento
04 — Como funciona
Três etapas. Nenhuma delas exige instalação em campo.
Interferometria de radar (InSAR). Não é sismógrafo.
- 01
Delimitação da área monitorada
Você delimita o maciço, os taludes e a área de fundação que entram no monitoramento. Nenhum equipamento é instalado na estrutura.
- 02
Comparação entre passagens do satélite
Sismo compara a fase do sinal de radar do Sentinel-1 entre aquisições sucessivas sobre a mesma área. A técnica é interferometria de radar (InSAR / Persistent Scatterer) — não há sensor no solo nem medição de vibração.
- 03
Classificação do padrão de deslocamento
Séries com deslocamento contínuo ou em aceleração são separadas de oscilação sazonal reversível, e o resultado é entregue para análise do responsável técnico.
05 — O que muda na operação
Cobertura contínua entre os pontos instrumentados.
- Toda a extensão da estrutura
- Maciço, taludes e área de fundação avaliados por igual, não apenas onde existe instrumento instalado.
- Detecção antes da evidência em superfície
- Deslocamento milimétrico registrado em série temporal, antes de haver trinca, recalque ou surgência visível.
- Cruzamento com o dado geotécnico existente
- A série de deslocamento é lida junto ao histórico de piezometria, inclinometria e marcos superficiais da própria estrutura.
- Sem instalação e sem intervenção em campo
- O dado vem do satélite. Nenhuma equipe precisa acessar talude ou crista para gerar a medição.
06 — Objeção direta
“Isso substitui a instrumentação física que já temos?”
Não. Sismo cobre a estrutura entre os pontos instrumentados, como camada complementar. A instrumentação física continua sendo a medição de referência, e a leitura de risco permanece com o responsável técnico pela estrutura.
Limitações conhecidas do método
- — Superfícies com vegetação densa ou água refletem o sinal de forma ruidosa e podem não gerar ponto persistente.
- — A medida é na linha de visada do satélite; a decomposição vertical depende da geometria de órbita.
- — A frequência de medição é limitada pela revisita orbital, não é contínua em tempo real.
